Endoscopio per la produzione di macchinari
Endoscopi per la produzione meccanica
Ispezione precisa per una produzione efficiente
Nel campo della produzione meccanica, i test non-distruttivi e la manutenzione preventiva delle strutture interne delle apparecchiature sono elementi fondamentali per garantire una qualità di produzione stabile e migliorare l'efficienza complessiva delle apparecchiature. I metodi di test tradizionali si basano sullo smontaggio delle apparecchiature, determinando un tasso di perdita di tempo di manodopera superiore al 30% e causando potenzialmente danni secondari dovuti a errori di assemblaggio, aumentando i costi di produzione. Gli endoscopi per la produzione meccanica, con la loro tecnologia a sonda flessibile e i sistemi di imaging ad alta-definizione, possono penetrare in profondità nelle camere chiuse e nei canali complessi all'interno delle apparecchiature per eseguire test non-distruttivi (NDT), fornendo supporto tecnico di base per il controllo di qualità, la diagnosi dei guasti e la gestione del ciclo di vita durante l'intero processo di produzione meccanica.
Applicazioni del prodotto
Coprendo le esigenze di ispezione dell'intero processo di produzione meccanica, gli scenari applicativi degli endoscopi di produzione meccanica abbracciano fasi chiave come la verifica della progettazione meccanica, la lavorazione di precisione delle parti, l'assemblaggio e il debug di macchine complete e i servizi di funzionamento e manutenzione delle apparecchiature, fornendo soluzioni personalizzate per i punti critici di ispezione in diverse fasi.
Ispezione della produzione e della lavorazione dei componenti
Durante i processi di produzione dei componenti come fusione, forgiatura e saldatura, il tasso di rilevamento dei difetti interni (come pori, inclusioni di bave, crepe e penetrazione incompleta della saldatura) determina direttamente il tasso di qualificazione del prodotto. Gli endoscopi per la produzione meccanica possono acquisire con precisione la morfologia microscopica interna dei componenti attraverso la sonda di fori profondi e l'analisi delle immagini delle saldature. L'imaging della rugosità superficiale può identificare con precisione modalità di guasto come usura della superficie dei denti, vaiolatura e incollaggio, garantendo che la qualità dei componenti soddisfi gli standard di fabbrica.
Assemblaggio dell'attrezzatura e ispezione della messa in servizio
Durante la fase di assemblaggio completo della macchina, gli endoscopi possono essere utilizzati per verificare l'accuratezza dell'assemblaggio dei componenti chiave, rilevare corpi estranei residui e prevenire guasti alle apparecchiature causati da errori di assemblaggio. Gli endoscopi possono essere utilizzati anche per osservare la precisione del contatto delle parti assemblate in tempo reale e misurare le deviazioni degli spazi di assemblaggio per garantire la conformità ai disegni di progettazione delle apparecchiature.
Risoluzione dei problemi relativi al funzionamento e alla manutenzione dell'apparecchiatura
Durante l'intero ciclo di vita dell'apparecchiatura, gli endoscopi fungono da strumento diagnostico fondamentale. Possono individuare i punti guasti interni senza smontare l'apparecchiatura, riducendo i tempi di fermo, aumentando l'efficienza della risoluzione dei problemi di oltre il 60% e riducendo i costi di riparazione del 40%.
Struttura del prodotto
Design scientifico, prestazioni di rilevamento garantite

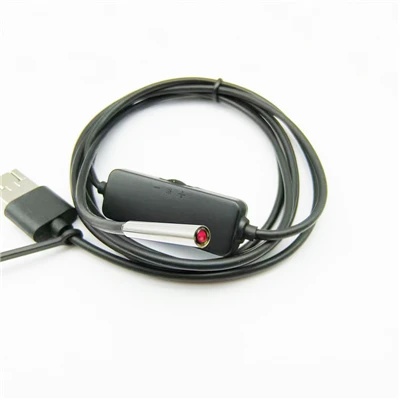

La sonda per immagini, in quanto componente di rilevamento principale, integra un modulo di imaging ad alta-risoluzione e un sistema di illuminazione adattivo. In termini di imaging, viene utilizzato un sensore di immagine CMOS ad alta sensibilità da 1/9-pollici-, con un numero di pixel effettivo di 1 milione, una risoluzione di 1280×720 e una gamma dinamica maggiore o uguale a 44 dB, in grado di catturare differenze in scala di grigi in piccoli difetti all'interno del dispositivo. Il sistema di illuminazione utilizza 6 sfere LED ad alta potenza, supporta la regolazione della luminosità e presenta un design ottico a riflessione diffusa per evitare la sovraesposizione causata da una forte riflessione della luce, garantendo un'illuminazione uniforme nell'area di rilevamento.
Flessibile e durevole, adattabile ad ambienti complessi Il tubo di inserimento flessibile adotta una struttura composita multi-strato. Lo strato interno è un tubo guida in poliimmide (PI), lo strato intermedio è una rete intrecciata in acciaio inossidabile 304 (densità della treccia 90%) e lo strato esterno è un rivestimento in politetrafluoroetilene. Questo design strutturale conferisce al tubo di inserimento eccellente flessibilità, resistenza alla trazione e resistenza all'usura. Il diametro del tubo di inserimento copre diverse specifiche, tra cui 3,3 mm, 3,9 mm e 4 mm, e può essere selezionato in base alla dimensione del canale di rilevamento (diametro interno minimo compatibile 4 mm), garantendo un passaggio agevole attraverso canali stretti.
L'interfaccia USB 3 in 1, con porte USB A e USB C, è compatibile con Windows XP e versioni successive, nonché con alcuni sistemi Android che supportano OTG. L'utilizzo è semplice: basta scaricare l'app sul dispositivo di output e collegare la fotocamera tramite un cavo USB per riprodurre le immagini.
La visualizzazione in tempo reale-si ottiene tramite connessione USB. Puoi salvare immagini o registrare video di aree problematiche e i file possono essere salvati direttamente sul dispositivo di output.
